Samsung UE32EH5000W, подсветка загорается и выключается
Наверх Распечатать сообщение #1
Опубликовано 30-09-2016 22:49
Аватар пользователя

Пользователь


Сообщений: 62
Вас поблагодарили: 8
раз(а) в 6 сообщениях

Зарегистрирован: 11.09.16
Со дня регистрации: 820
Баллы: 47
Откуда: Lvov

Предупреждений: 0


шасси U71a, нет подсветки. ТВ включается, разобрал панель, две линейки, с верху и с низу, соединены последовательно. Вылетело 10 св диодов, заменил.Включаю, плсветка загорается и выключается, циклично. Потребление при запуске 150мамп. Инвертор BN44-00665A. AOZ1948 драйвер подсветки. При не подключеном разъеме ЛЕД, напряжение на ножках 1-2.3в.,2-3.9в.,3-0,4-12в.,5-11.4в.,6-0,7-0.9в.,8-0,на разъеме ЛЕД Д+-Д1=168в. когда подключаю , ВСЕ напряжения AOZ1948 исчезают, даже питание 12в просаживает до 5в. Даташит на драйвер не нашел, на сам блок тоже, кроме мануала, без схем Стринги проверял прибором все работает


Комментарий модератора
! Danik:
Название темы не информативно. Оформление темы не полное (где состав? панель, майн и т д) Пока исправил, в следующий раз удалю


Изменил(а) Danik, 22-11-2017 05:02
 Offline

Forum Agent

Наверх Распечатать сообщение #2
Опубликовано 01-10-2016 00:32
Аватар пользователя

Модератор


Сообщений: 190
Вас поблагодарили: 16
раз(а) в 13 сообщениях

Зарегистрирован: 17.02.14
Со дня регистрации: 1757
Баллы: 27

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

goric написал:
AOZ1948 драйвер подсветки. Даташит на драйвер не нашел

Плохо значит искал, вот тебе Datasheet - https://www.yumpu.com/en/document/view/23278305/datasheet-aoz1948-setron
P.S. А что у тебя с этой темой Techwood? Решил проблему?

Правильно заданный вопрос - это есть половина ответа

Изменил(а) Danik, 01-10-2016 00:46
 Offline

Наверх Распечатать сообщение #3
Опубликовано 01-10-2016 01:17
Аватар пользователя

Пользователь


Сообщений: 62
Вас поблагодарили: 8
раз(а) в 6 сообщениях

Зарегистрирован: 11.09.16
Со дня регистрации: 820
Баллы: 47
Откуда: Lvov

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

не могу скачать даташит, спасибо, Techwood-пока отложил, на той неделе займусь и отпишусь, может схемка Инвертор BN44-00665A есть
 Offline

Наверх Распечатать сообщение #4
Опубликовано 01-10-2016 10:05
Аватар пользователя

Пользователь


Сообщений: 138
Вас поблагодарили: 8
раз(а) в 7 сообщениях

Зарегистрирован: 10.05.16
Со дня регистрации: 944
Баллы: 70

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

goric, с откинутым от maina шлейфом так же делает?
А хотя...
goric написал:
При не подключеном разъеме... =168в. когда подключаю , ВСЕ напряжения AOZ1948 исчезают, даже питание 12в просаживает до 5в.

Думаю проблема в питании, возможно не тянет, по 12 вольтам подкинь отдельно нагрузку, просядет?
Ну и также по остальным напряжениям. Возможно когда менял св. диоды, где то что то закоротил. А светодиоды какие поставил, с донора снимал? Или какие то другие ставил
Какое напряжение на 1 - ноге AOZ1948 (HVS, UVP) в момент включения и моргания, обвязку прозвони

Изменил(а) Fusel, 01-10-2016 10:54
 Offline

Наверх Распечатать сообщение #5
Опубликовано 01-10-2016 16:38
Аватар пользователя

Пользователь


Сообщений: 62
Вас поблагодарили: 8
раз(а) в 6 сообщениях

Зарегистрирован: 11.09.16
Со дня регистрации: 820
Баллы: 47
Откуда: Lvov

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

led ставил с донора LG , фото в низу,на 1 н в момент запуска 0,, даже питание проседает12в, проверял стринги таким прибором как на фото
панель CY-DF320BG LV1H, main-BN41-01795A, t-con-BN41-01938

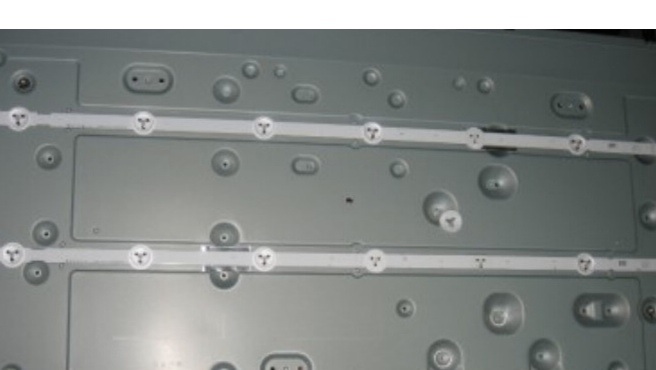

панель ТВ, диоды с донора на фото ниже
goric присоединил изображения:

Рисунок
[59.43кБ]

Рисунок
[60.58кБ]

Рисунок
[40.63кБ]

Изменил(а) Danik, 01-10-2016 17:09
 Offline

Наверх Распечатать сообщение #6
Опубликовано 01-10-2016 19:36
Аватар пользователя

Пользователь


Сообщений: 138
Вас поблагодарили: 8
раз(а) в 7 сообщениях

Зарегистрирован: 10.05.16
Со дня регистрации: 944
Баллы: 70

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

Светодиоды думаю тут ни причем, с питанием надо разбиратся, смотреть какое именно просаживается
 Offline

Наверх Распечатать сообщение #7
Опубликовано 01-10-2016 21:51
Аватар пользователя

Пользователь


Сообщений: 163
Вас поблагодарили: 55
раз(а) в 20 сообщениях

Зарегистрирован: 28.11.14
Со дня регистрации: 1473
Баллы: 2

Предупреждений: 1

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

goric написал:
может схемка Инвертор BN44-00665A есть

Есть же даташит на AOZ1948, и там же схема его включения, а схем power supply тоже полно, принцип построения и работы у всех практически один и тот же, если нет схемы смотри по даташитам ШИМ-ок питателя! Но разберись сначала с питаниями, как писалось выше *dash1* отдели одно от другого, локализуй неисправность. Ты поменял неисправные светодиоды, и впал в ступор - подумай что дальше делать, мерять, измерять... Вникни в суть - ПРИНЦИП РАБОТЫ. Информации полным полно

Изменил(а) Gertz, 01-10-2016 21:56
 Offline

Наверх Распечатать сообщение #8
Опубликовано 02-10-2016 08:59
Аватар пользователя

Пользователь


Сообщений: 76
Вас поблагодарили: 18
раз(а) в 9 сообщениях

Зарегистрирован: 30.12.14
Со дня регистрации: 1441
Баллы: 6

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

goric, ты отдельно, без подключения разъема к майну пробовал включать?
 Offline

Наверх Распечатать сообщение #9
Опубликовано 04-10-2016 22:56
Аватар пользователя

Пользователь


Сообщений: 62
Вас поблагодарили: 8
раз(а) в 6 сообщениях

Зарегистрирован: 11.09.16
Со дня регистрации: 820
Баллы: 47
Откуда: Lvov

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

проблему решил установкой штатных Samsung led, пошло спать половина диодов. и блок питание не вытягивал, даже по прибору родной запускался при 2в ,лыжевсий донор , уже при 5.3в, лоханулся на ровном месте.Хотя по одному ставил в другие телеки, все работало
 Offline

Эти 2 пользователя(ей)
сказали вам cпасибо:
Gertz (05.10.2016), Brons (05.10.2016)
Наверх Распечатать сообщение #10
Опубликовано 05-10-2016 00:33
Аватар пользователя

Пользователь


Сообщений: 163
Вас поблагодарили: 55
раз(а) в 20 сообщениях

Зарегистрирован: 28.11.14
Со дня регистрации: 1473
Баллы: 2

Предупреждений: 1

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

Ответ на твою проблему по сути заключался в твоём же посте (-ах) *smile3*
Пост # 1:
две линейки, с верху и с низу, соединены последовательно. Вылетело 10 св диодов

Пост # 5:
led ставил с донора LG

Пост # 9:
родной запускался при 2в ,лыжевсий донор , уже при 5.3в

Особо важное в цитатах я выделил
Ну и ошибки:
Стринги проверял прибором все работает

Не стринги надо было проверять целиком, вот тем китайским приборчиком, а светодиод отдельно взятый - родной и с донора, простым лабороторным блоком питания, который можно собрать самому, схем в интернете полно каких хочешь. И аккуратно подавая на светодиод смотреть при каких величинах открывается тот и с донора.

Ну и мысль:
Хотя по одному ставил в другие телеки, все работало

сбивала с правильного пути
Но! возвращаясь к написанному еще раз - "соединены последовательно. Вылетело 10 св диодов" делаем предположение почему по одному работало, а "оптом" нет *biggrin*
А вообще, мне понравилось, что все таки решил проблему сам, все таки видать чисто интуитивно что то подсказывало где копать. И поскольку здесь нету плюсов в репутацию, то жму кнопочку спасибо
И хорошо что не полез в дебри и не начал менять AOZ1948 и дальше перекапывать весь модуль

Изменил(а) Gertz, 05-10-2016 00:55
 Offline

Наверх Распечатать сообщение #11
Опубликовано 05-10-2016 01:08
Аватар пользователя

Администратор


Сообщений: 168
Вас поблагодарили: 47
раз(а) в 28 сообщениях

Зарегистрирован: 13.08.14
Со дня регистрации: 1580
Баллы: 79

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

Информация полезная. Особенно тем кто думает - а че там делать??!! пошел на базаре купил горсть светодиодов, поменял и телевизор дальше работает *biggrin*
goric спасибо что отписался

Изменил(а) Brons, 05-10-2016 01:12
 Offline

Отправить e-mail
Наверх Распечатать сообщение #12
Опубликовано 06-10-2016 23:28
Аватар пользователя

Пользователь


Сообщений: 138
Вас поблагодарили: 8
раз(а) в 7 сообщениях

Зарегистрирован: 10.05.16
Со дня регистрации: 944
Баллы: 70

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

goric, просто ради интереса а какая маркировка на тех стрингах с донора от LG?
 Offline

Наверх Распечатать сообщение #13
Опубликовано 08-10-2016 11:04
Аватар пользователя

Пользователь


Сообщений: 76
Вас поблагодарили: 18
раз(а) в 9 сообщениях

Зарегистрирован: 30.12.14
Со дня регистрации: 1441
Баллы: 6

Предупреждений: 0

Иконка
RE: Samsung UE32EH5000W, подсветка загорается и выключается

Fusel, на LG обычно LG Innotek DRT и так далее, в большинстве случаев они ставят 6-ти вольтовые светодиоды для подсветки.
 Offline
