Конденсаторы - фотосправочник

Предлагаю тему, которая сможет пролить свет на все многообразие "мира" конденсаторов - отечественных и зарубежных, всех их разновидностей и запутанной их маркировки.
Несмотря на общий принцип работы, их разновидностей великое множество. Например, в Советском Союзе выпускалось около 15 тысяч различных типов конденсаторов... в их производстве было задействовано более 300 предприятий. Одни конденсаторы были массовыми, другие нет, третьи выпускались малыми партиями, четвертые - вообще, выпускались единичными экземплярами. Я напишу о тех, которые мне попадались, и наши и импортные.

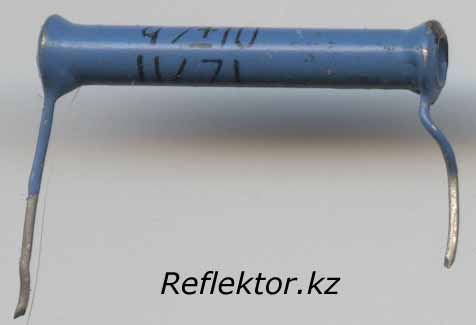

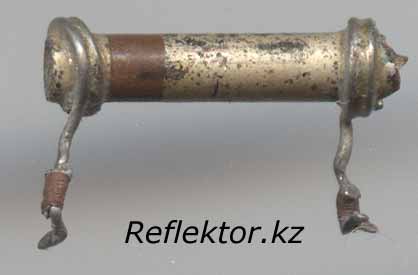

КТ-1, КТ-2 или КТК - конденсаторы трубчатые керамические.

Эти конденсаторы Советского производства сейчас практически уже не в ходу, но с начала 40-х и по конец 70-х годов они присутствовали во всей ламповой аппаратуре. Они имели небольшую емкость, были крайне просты в производстве и эксплуатации. На сегодняшний день они представляют интерес только для любителей антиквариата, фанатов "лампового звука" и крайне небольшой интерес у аффинажников - так как в них использовалось небольшое количество серебра...

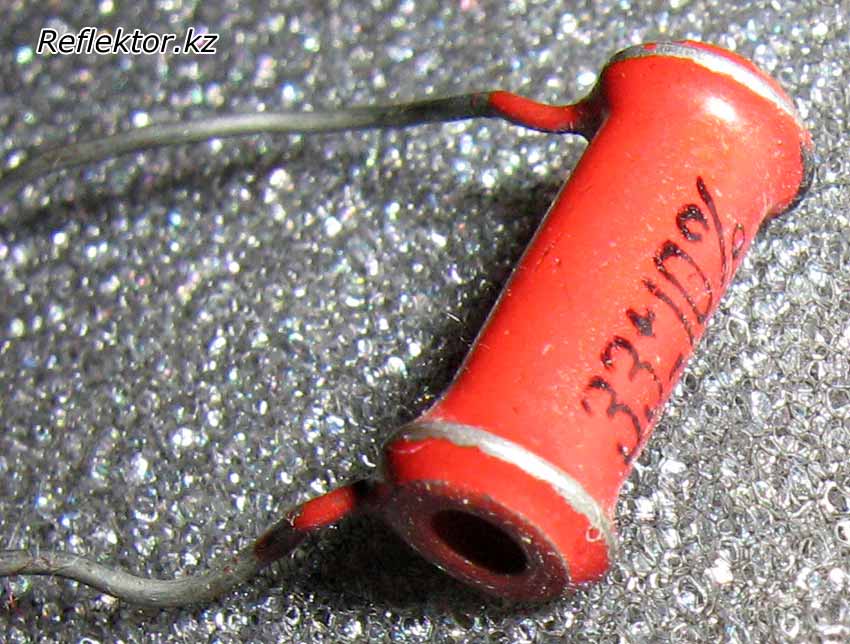

На фото конденсаторы: красный производства СССР - 1962 год, синий - СССР - 1971 год, третий производства стран СЭВ - польский, без маркировки, начала 70-х годов.
WASP присоединил изображения:

Рисунок
[77.99кБ]

Рисунок
[8.28кБ]

Рисунок
[7.98кБ]

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда
 Offline

Эти 2 пользователя(ей)
сказали вам cпасибо:
Gertz (07.07.2019), Fusel (11.07.2019)
Forum Agent

Наверх Распечатать сообщение #2
Опубликовано 06-07-2019 21:51
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Аудиофильские конденсаторы

В среде радиолюбителей есть особая каста, или скорее секта - "истинные аудиофилы", и для них конденсаторы - это один из главных тотемов. Я лично не могу претендовать на роль знатока или судьи. Однако из опыта скажу, самые любимые у них - это металлобумажные, более "попсовые" аудиофилы могут использовать и "пленочно-полистирольные"... Конечно, мечта любого аудиофила - это конденсатор из "немецкой радиостанции, например 1942 года, откопанной в брянских лесах", но это позволить себе могут немногие, поэтому большинство довольствуются конденсаторами западногерманской ITT, или ERO FOL II, или чехословацкой Tesla.

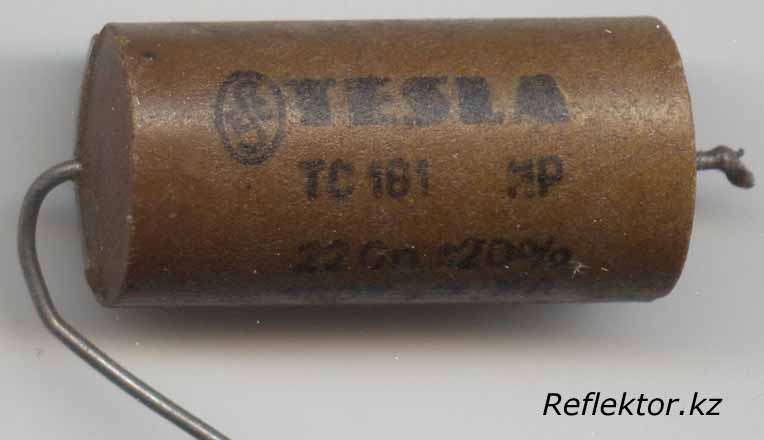

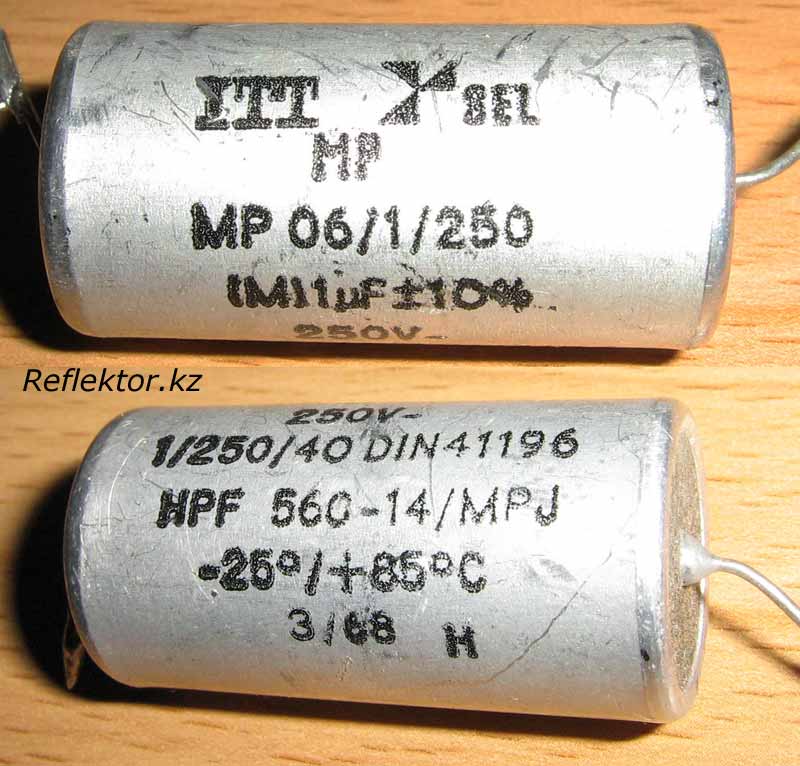

На фото: металлобумажный конденсатор ITT - производства ФРГ 1968 год, потом пленочные - полистирольные ERO FOL II и конденсатор Tesla (который широко использовался в самой разнообразной бытовой технике), а также три нонеймовских пленочных конденсатора из японской радиоаппаратуры.
WASP присоединил изображения:

Рисунок
[18.49кБ]

Рисунок
[18.29кБ]

Рисунок
[51.37кБ]

Рисунок
[69.05кБ]

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда
 Offline

Эти 1 пользователя(ей)
сказали вам cпасибо:
Gertz (07.07.2019)
Наверх Распечатать сообщение #3
Опубликовано 07-07-2019 14:05
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Конденсаторы Koweg

Еще "аудиофильские" конденсаторы - на самом деле обычные конденсаторы, но их эта братия признает за свои.

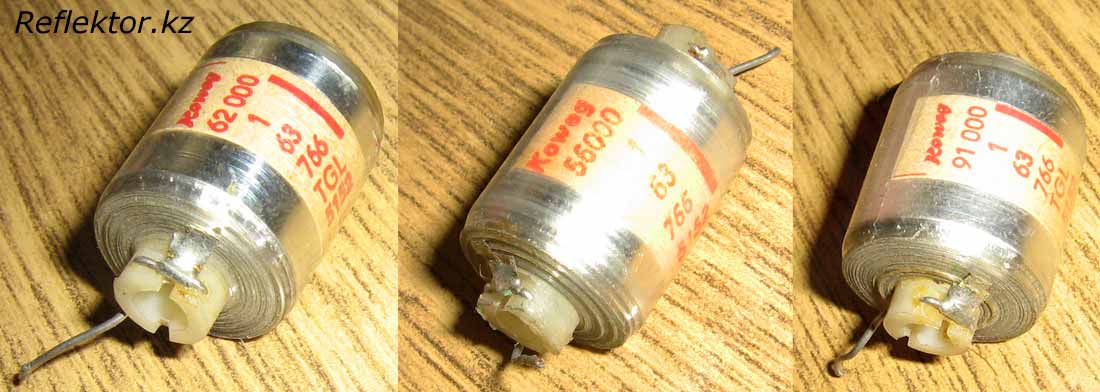

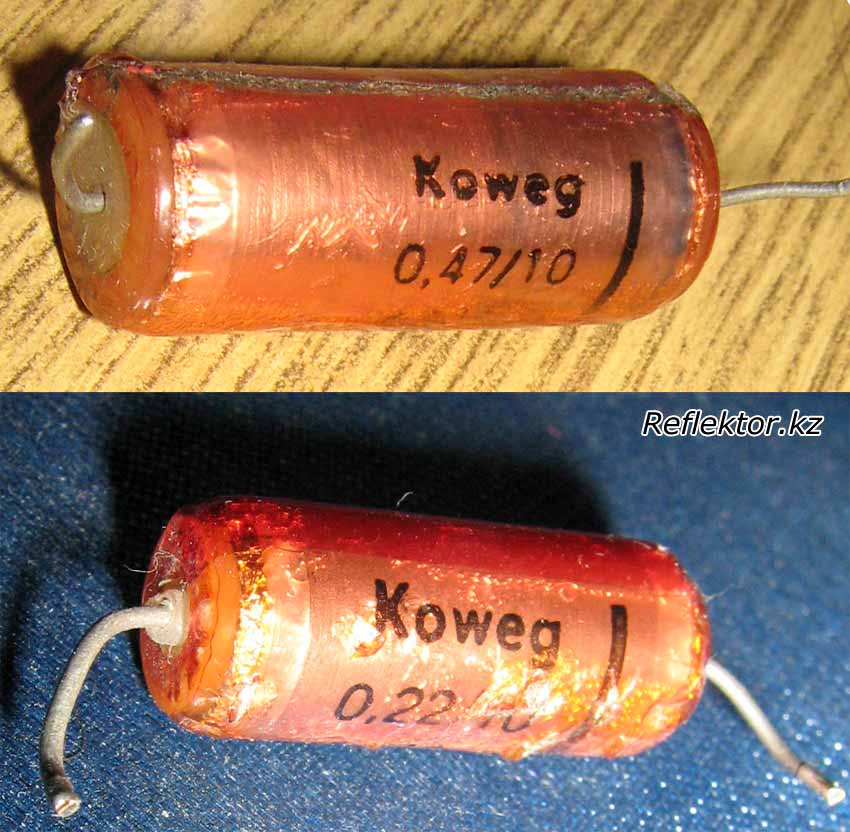

Конденсаторы Koweg - пленочные, вероятно стирофлексные - аналоги советских конденсаторов ПО, ПСО, ПОВ...

Небольшая справка: конденсаторы под торговой маркой Koweg производились в ГДР в народной компании VEB Kondensatorenwerkes Gorlitz, созданной в 1952 году в городе Герлиц. Этот конденсаторный завод создавался при непосредственном участии СССР. Но после объединения Германии, Западногерманским производителям не нужен был конкурент и этот завод после череды приватизаций, был "благополучно" уничтожен в 1992 году... исчезла и ТМ Koweg.

Данные конденсаторы были хорошего качества, широко применялись в самой разнообразной аппаратуре, начиная с телефонных аппаратов, заканчивая ЭВМ производства ГДР.

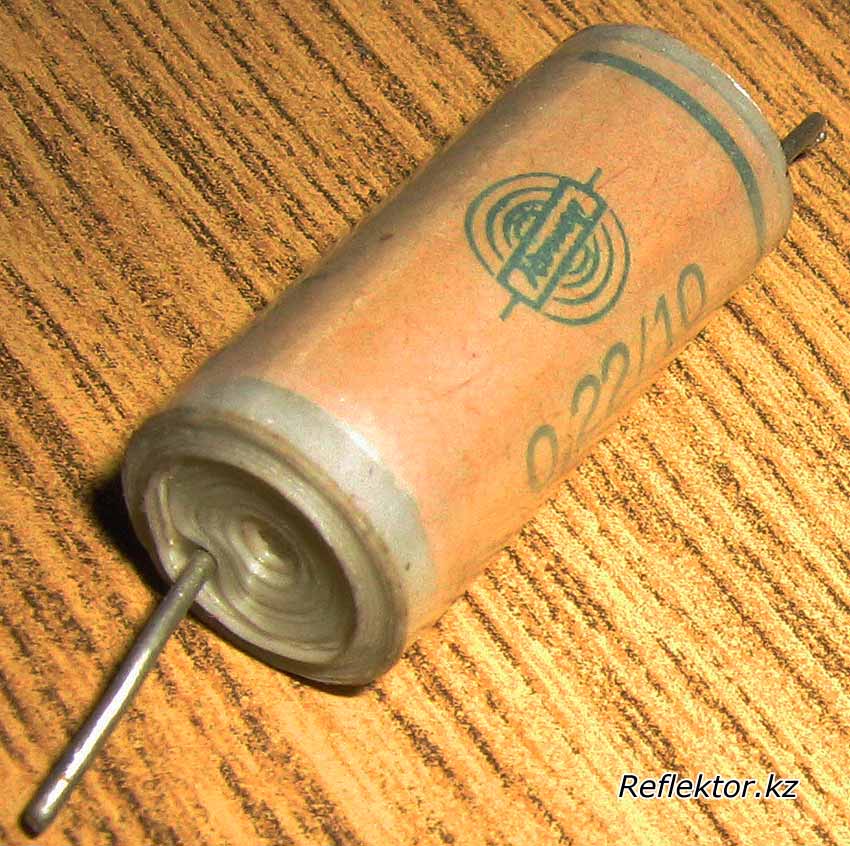

Как вы можете видеть по фото, логотип Koweg не был постоянным и претерпевал изменения.
WASP присоединил изображения:

Рисунок
[111.73кБ]

Рисунок
[56.39кБ]

Рисунок
[78.16кБ]

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда
 Offline

Эти 2 пользователя(ей)
сказали вам cпасибо:
Gertz (07.07.2019), Fusel (11.07.2019)
Наверх Распечатать сообщение #4
Опубликовано 07-07-2019 14:24
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Конденсаторы - фотосправочник

Небольшая поправка:

ITT - это американская компания, основана в 1920 году. В 60-70 годы компания превратилась в большую корпорацию, скупая все подряд. Но затем происходит падение: с 1979 года в течение 15 лет компания разваливалась. На сегодня компания ITT все еще существует, но производство электроники - очень незначительное.

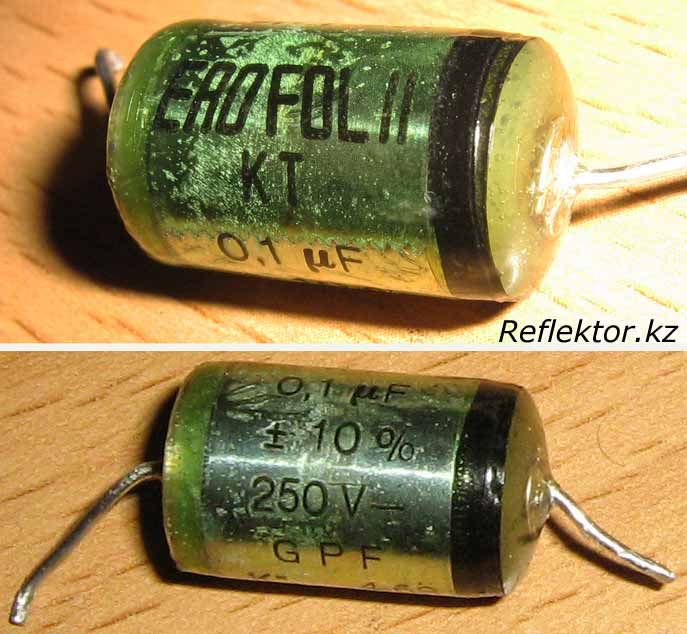

Конденсаторы под логотипом ERO FOL II - производились на одном из многочисленных заводов Западногерманской компании Roederstein. Ей же принадлежат такие торговые марки конденсаторов как - ROE, ERO TANTAL, ESTRA, AEP, REi. Компания образовалась в 1925 году, успешно работала на нацистов, после войны осела в ФРГ. Но и ей пришел конец - в начале 1990-х годов её полностью скупила американско-израильская компания VISHAY.

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда
 Offline

Эти 1 пользователя(ей)
сказали вам cпасибо:
Gertz (07.07.2019)
Наверх Распечатать сообщение #5
Опубликовано 07-07-2019 15:56
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Конденсаторы - фотосправочник

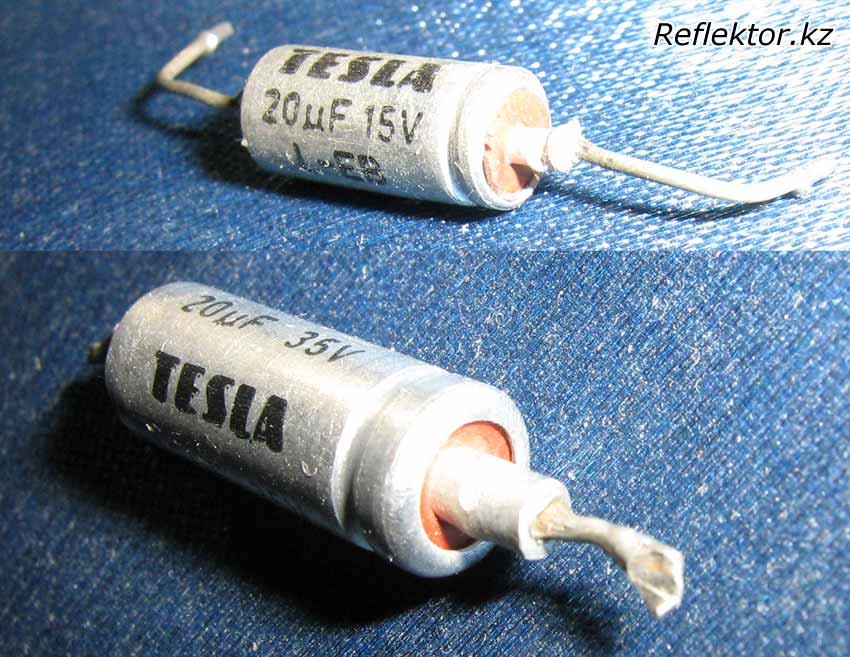

Алюминиевые электролитические конденсаторы TESLA - аналоги советских конденсаторов К50-12. На 20 µF и на 15 и 35 вольт.

Tesla - чехословацкий национальный концерн, выпускавший разнообразную электронику. Компания основана в 1946 году при непосредственной помощи СССР, в компанию влилось 16 отдельных довоенных предприятий радиоэлектронной промышленности. Так же в создании компании принимала участие и Югославия.
После 1989 года для компании настали тяжелые времена, а после распада страны на Чехию и Словакию в 1993 году, пришел конец и компании Tesla - большая ее часть была попросту уничтожена, отдельные осколки постепенно исчезали один за другим. Сейчас существует правопреемник Tesla в Чешской республике со штатом в 300-350 человек...
WASP присоединил изображение:

Рисунок
[83.48кБ]

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда
 Offline

Эти 2 пользователя(ей)
сказали вам cпасибо:
Gertz (07.07.2019), Fusel (11.07.2019)
Наверх Распечатать сообщение #6
Опубликовано 07-07-2019 16:00
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Конденсатор К40П-2Б

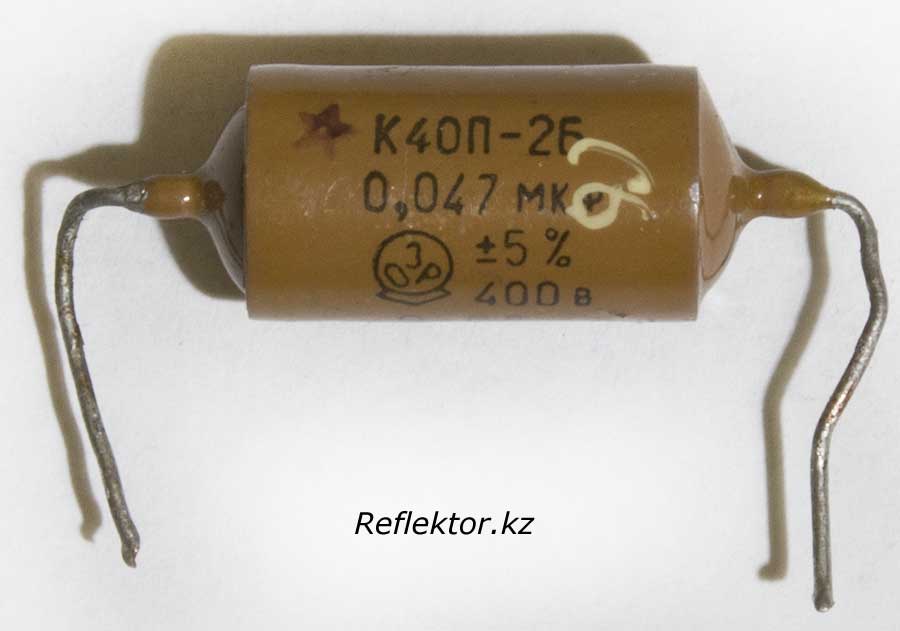

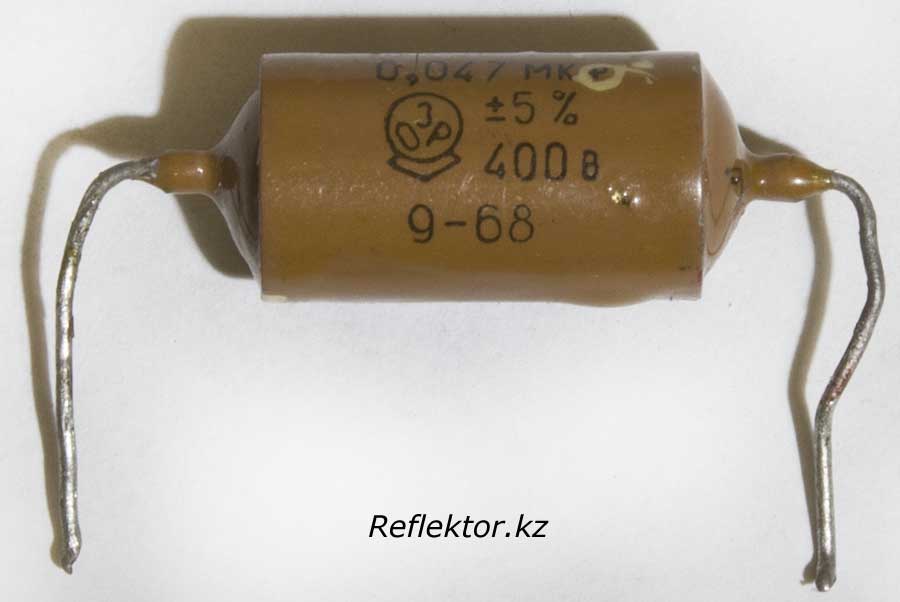

Конденсатор К40П-2Б, СССР. 0,047 мкФ ±5%. 400 В. Изготовлен в сентябре 1968 года на Одесском заводе радиодеталей - он же будущий завод Эпсилон.

Бумажный низкочастотный конденсатор, в металлическом корпусе цилиндрической формы с разнонаправленными выводами. Корпус по бокам залит стеклом, через которое проходят выводы. Конденсаторы этого типа предназначены для работы в цепях постоянного, переменного и пульсирующего токов.

Данные конденсаторы не были широко распространены, их ставили в основном в более-менее приличную аппаратуру. Конденсаторы хорошего качества, сегодня пользуются спросом лишь у любителей антиквариата, "лампового звука", аудиофилы в целом оценивают их хорошо.

Драгметаллов не содержат.
WASP присоединил изображения:

Рисунок
[25.35кБ]

Рисунок
[27.6кБ]

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда
 Offline

Эти 2 пользователя(ей)
сказали вам cпасибо:
Gertz (07.07.2019), Fusel (11.07.2019)
Наверх Распечатать сообщение #7
Опубликовано 07-07-2019 19:48
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Конденсатор К42У-2

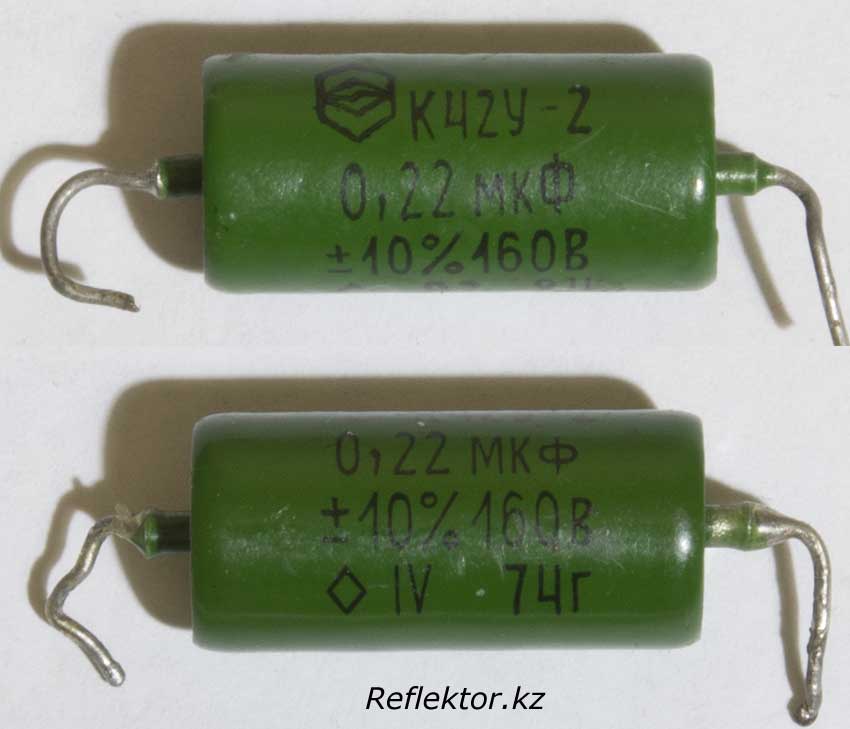

Конденсатор К42У-2, СССР. 0,22 мкФ ±10% 160В. Изготовлен в апреле 1974 года на Кузнецком конденсаторном заводе. Присутствует ромб - военная приемка (что, впрочем, вовсе не исключало его применение в гражданской аппаратуре).

К42У-2 это металлобумажные конденсаторы постоянной емкости, в герметическом металлическом (стальном) корпусе цилиндрической формы. Корпус полностью из металла, по бокам гибкие выводы. Также предназначены для работы в цепях постоянного, переменного, пульсирующего токов и в импульсных режимах.

Эти конденсаторы нечасто встретишь в бытовой аппаратуре, их массовый "гражданский" аналог - конденсатор МБМ.

Конденсаторы К42У-2 производятся небольшими партиями и сейчас, в России. Используются в различной аппаратуре, считаются качественными и надежными. В среде аудиофилов они также приветствуются. Хотя в конденсаторе и использовано некоторое количество серебра, интереса у аффинажников к ним нет.
WASP присоединил изображение:

Рисунок
[34.18кБ]

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда
 Offline

Эти 1 пользователя(ей)
сказали вам cпасибо:
Gertz (07.07.2019)
Наверх Распечатать сообщение #8
Опубликовано 07-07-2019 21:35
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Импорт...

Массовые китайские конденсаторы, импортные вообще...

Зачастую это просто "нонейм", независимо от цены они могут быть и хорошими и ужасными. Есть "честные" - по характеристикам соответствующие маркировке, а есть откровенный хлам, где разброс параметров может превышать 50% от заявленного. Проблема выбора качественного китайского конденсатора затруднена тем, что в Китае их производство не регламентируется жесткими требованиями ГОСТов, как в СССР, и ответственность за обман - давным-давно канула в лету.

Но и кроме китайских, прочие импортные конденсаторы имеют такую запутанную систему маркировок, что черт ногу сломит!

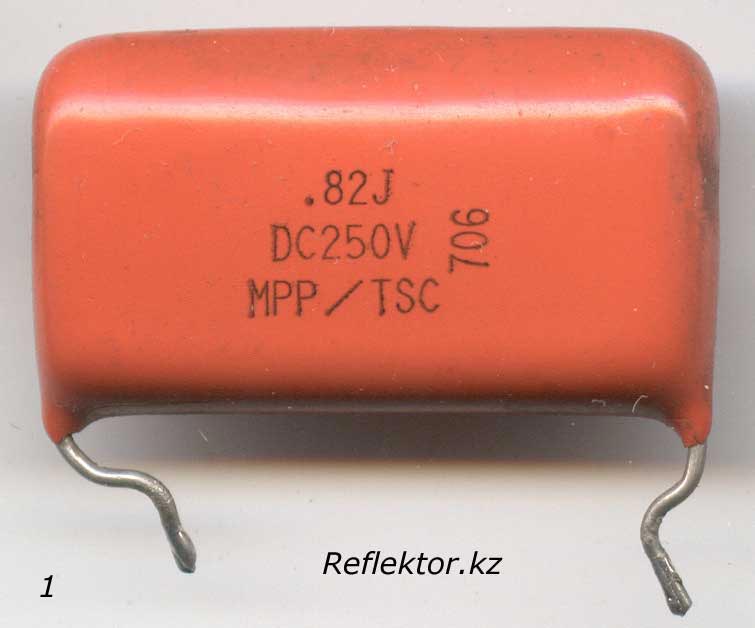

1 - пленочный конденсатор с маркировкой .82J DC250V MPP/TSC 706. Это расшифровывается: емкость 0,82 мкФ ±5%, постоянный ток 250 вольт. MPP тип конденсатора - металлизированный пленочный (полипропиленовый). TSC - буквально переводится как "тиристорный коммутируемый конденсатор". Он предназначен для компенсации реактивной мощности в электроэнергетических системах. Цифры 706 - вероятно просто дата изготовления.

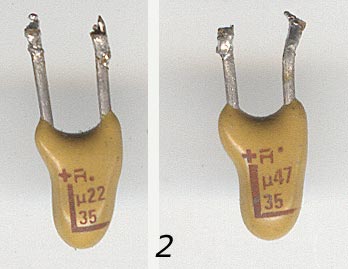

2 - два полярных танталовых конденсатора, емкостями 0,22 и 0,47 мкФ и допустимым рабочим напряжением 35 вольт.

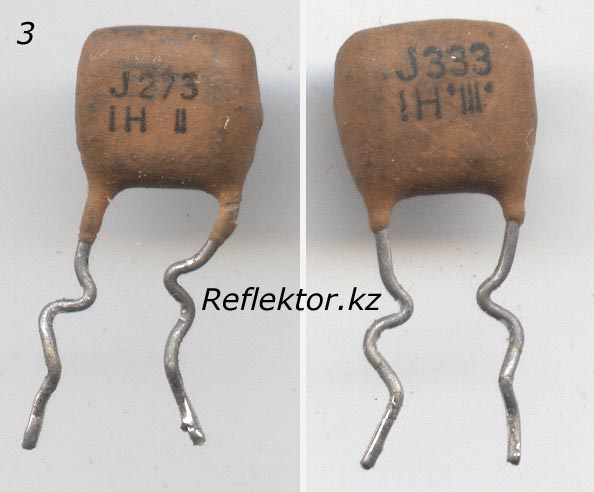

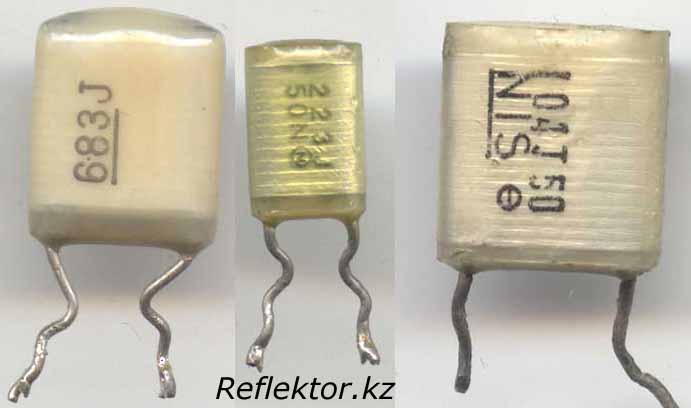

3 - два китайских керамических конденсатора с маркировками: J273 - емкостью 0,027 мкФ, и J333 - емкостью 0,033 мкФ. Буква J в данном случае обозначает не код отклонения по емкости, а рабочее напряжение - эта буква соответствует 50 вольтам.

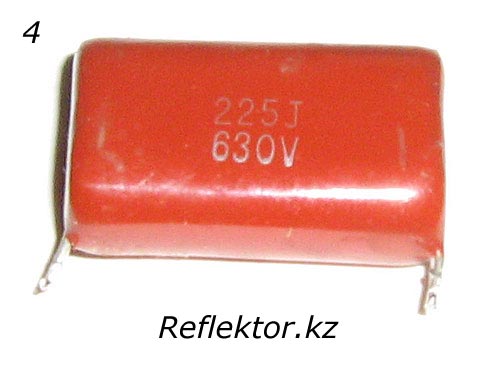

4 - типичный китайский нонейм... пленочный конденсатор с маркировкой 225J 630V - емкость 2,2 мкФ ±5%, рабочее напряжение 630 вольт...
WASP присоединил изображения:

Рисунок
[25.98кБ]

Рисунок
[15.17кБ]

Рисунок
[30.55кБ]

Рисунок
[20.99кБ]

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда

Изменил(а) WASP, 07-07-2019 21:37
 Offline

Эти 2 пользователя(ей)
сказали вам cпасибо:
Gertz (07.07.2019), Fusel (11.07.2019)
Наверх Распечатать сообщение #9
Опубликовано 07-07-2019 22:28
Аватар пользователя

Пользователь


Сообщений: 199
Вас поблагодарили: 69
раз(а) в 26 сообщениях

Зарегистрирован: 28.11.14
Со дня регистрации: 1781
Баллы: 2

Предупреждений: 1

Иконка
RE: Конденсаторы - фотосправочник

Хорошая тема, можно сказать историческая.
 Offline

Наверх Распечатать сообщение #10
Опубликовано 08-07-2019 11:18
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Конденсаторы - фотосправочник

Я постараюсь и про актуальные современные радиоэлементы написать.

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда
 Offline

Наверх Распечатать сообщение #11
Опубликовано 11-07-2019 22:57
Аватар пользователя

Опытный пользователь


Сообщений: 213
Вас поблагодарили: 16
раз(а) в 13 сообщениях

Зарегистрирован: 10.05.16
Со дня регистрации: 1252
Баллы: 30

Предупреждений: 0

Иконка
RE: Конденсаторы - фотосправочник

Интересная тема, попадались очень интересные экземпляры конденсаторов, но к сожалению все уже давно повыкидывал, и показать не смогу... На этих компонентах и строилась советская электроника

Добавлено через 05:04 мин.

Что хотел добавить, качество у них было хорошее
 Offline

Наверх Распечатать сообщение #12
Опубликовано 11-07-2019 23:03
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Конденсаторы - фотосправочник

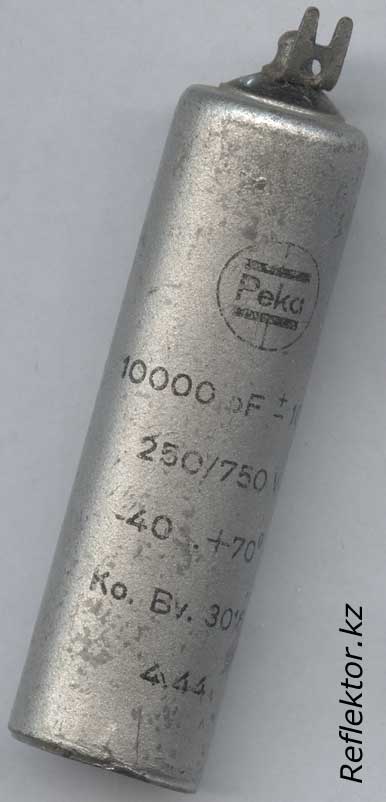

Электролитический конденсатор Peka

Интересный конденсатор - 10 000 мкФ ±10% на 250/750 вольт... Производитель Peka - мне неизвестен и в интернете информации о нем я не нашел.
Стальной герметичный корпус, сверху выводы залиты стеклом. Очень увесистый - словно из свинца сделан. Разобрать его у меня не получилось - прочный корпус. Порезал палец, разозлился и выбросил :(

Да, на заметку. Разборка конденсаторов с электролитом не всегда безопасное занятие! Многие имеют токсичное содержимое.
WASP присоединил изображение:

Рисунок
[24.09кБ]

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда
 Offline

Наверх Распечатать сообщение #13
Опубликовано 11-07-2019 23:08
Аватар пользователя

Опытный пользователь


Сообщений: 213
Вас поблагодарили: 16
раз(а) в 13 сообщениях

Зарегистрирован: 10.05.16
Со дня регистрации: 1252
Баллы: 30

Предупреждений: 0

Иконка
RE: Конденсаторы - фотосправочник

А размеров он каких?
 Offline

Наверх Распечатать сообщение #14
Опубликовано 12-07-2019 00:19
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Конденсаторы - фотосправочник

Да небольшой - 80 или 90 мм в длину, диаметр не мерял. Корпус из толстой стали - обычно же алюминиевые. Но тип так и не узнал. Судя по выводам - он все же полярный.

Хотя не знаю - не разобрал. Что электролит - только предположение. Может просто аналог наших МБГО, МБГЧ и им подобных, только в другом корпусе.

.
.
.
Кошка всегда присутствует у стола, пока на нем находится еда

Изменил(а) WASP, 12-07-2019 00:29
 Offline

Наверх Распечатать сообщение #15
Опубликовано 12-07-2019 00:35
Аватар пользователя

Начинающий


Сообщений: 46
Вас поблагодарили: 17
раз(а) в 12 сообщениях

Зарегистрирован: 07.11.13
Со дня регистрации: 2167
Баллы: 0
Откуда: Алматы

Предупреждений: 0

Иконка
RE: Solid Capasitor

Есть еще как бы ответвление - по твердотельным конденсаторам. Сейчас большая путаница идет. Если есть даташит - как бы понятно, но и здесь - пока не разберешь, уверенным быть нельзя. Китайцы штампуют во всю - по корпусам и габаритам как полимеры, а на деле - обычные электролиты...

А вот с маркировкой SMD конденсаторов я так и не смог разобраться... хорошо, если корпус большой и на нем напечатали. А то - пара точек, цифра, тире... и ведь конденсаторы не резисторы, их емкость сложнее измерять. Тем более мне )))

.
.
.
